「糸車の幻想」 再現工事の足跡

• タイルや、やきものを張り付けるための下地が完成したら、墨出しを行います。

  ※「墨出し」とは、図面と照合し、下地にタイルや、やきものを張り付けるための位置付けのこと。下地に墨で印していくので、墨出しといいます。

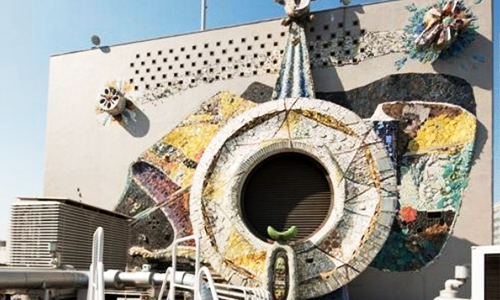

  既存作品が解体される前に、3次元レーザースキャナーにより、全方位測定を行い、このデーターをもとに、3Dプリンターによる1/40の模型を作成しました。
  また、CADデーター化から、タイル施行図を作成し、左官下地づくりに大きな効果がありました。

•

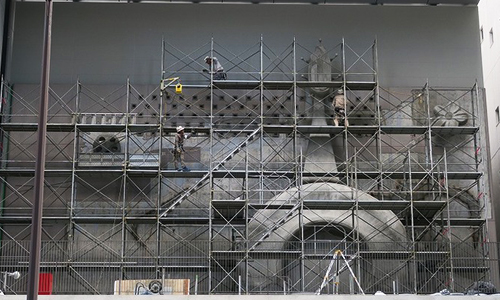

  下地完成

• また、同時に既存作品の部位ごとの写真を約1,000枚撮りました。

  やきもの（お茶碗、お皿、灰皿、徳利、銚子、瓶、碍子＜ガイシ＞）、タイルの模様や位置を忠実に再現するために、画像をもとに復元サイズと同一の図面をA1サイズで作成します。
  それを、カーボン紙を使い下地側に墨やマジックですべて書き写します。

•

  墨出し

• 墨出し終了後、墨通りの位置にお茶碗を張り付けます。

  その後、お茶碗の周りに現場で加工したタイルを張り付けます。

•

  上図の完成

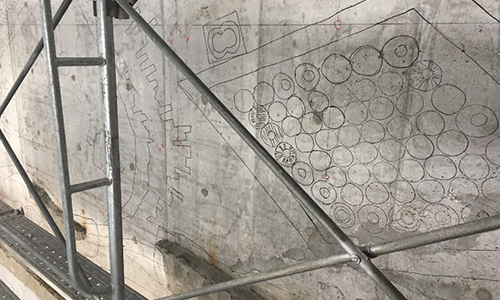

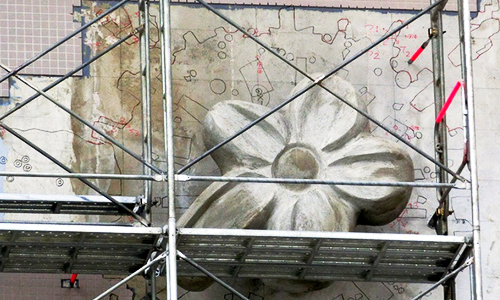

• 牽牛星（彦星）の下地と、その周りの墨出しの様子です。
  この上にタイルや、やきものを張り付けていきます。

•

  墨出し

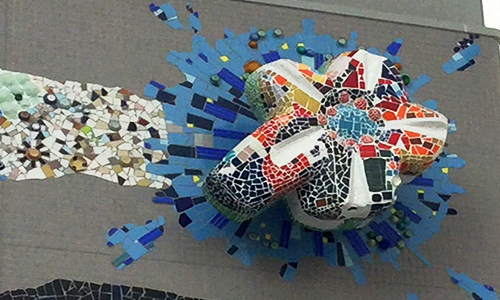

• 牽牛星（彦星）が完成しました。

•

  上図の完成

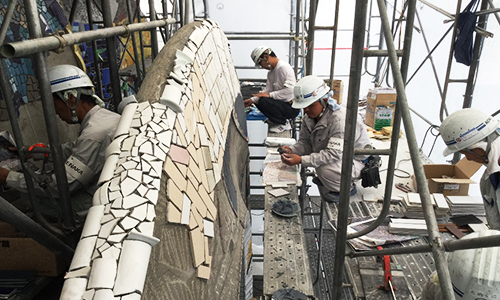

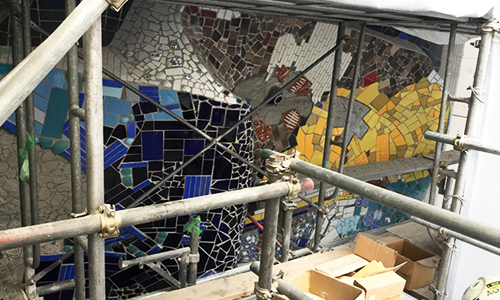

• 糸車の上部外側、タイル張り付け作業の様子です。

  弾性接着剤（有機系接着剤）を張り付け材料として使用します

  まずはお茶碗やお皿などのやきものを、墨で印した場所に先行して張り付けます。その後は、都度都度、隙間寸法を測り、タイルをその場でカットしてから張り付けます。

•

  張り付け作業

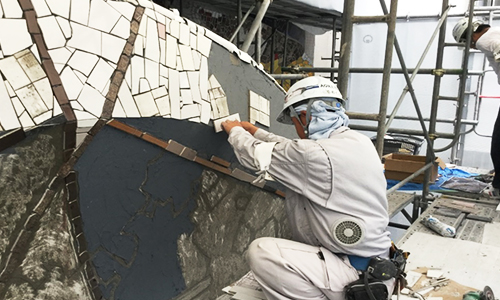

• タイルや、やきものは既存作品に合わせて選んだつもりでしたが、張り付けたところ、遠目で見ると違和感が。
  違和感をなくすため、剥がしては張り、剥がしては張り、の繰り返しでした。
  「糸車の幻想」の、再現までの工期は5ヶ月以上。
  作業に携わった技能工の人数は600人を超えました。

•

  張り付け作業

• 下地が見えて、まだ張り付けていないところは、やきものの色合いや形状が既存作品と合わないために続けて張れずに、「ダメ工事」となります。
  この場合は再び産地までやきものを調達しに行きます。
  　　 　　

•

  張り付け作業

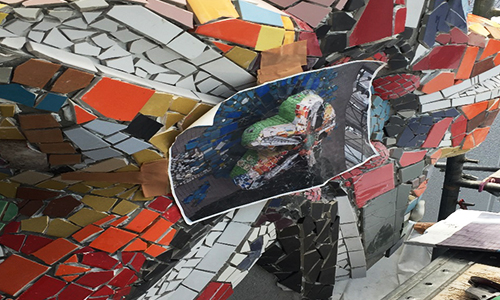

• 牽牛星（彦星）

  既存作品が解体される前に撮った画像と照合し、タイルの色合いや大きさを合わせながら張り付けを行います。

•

  既存作品の画像と照合

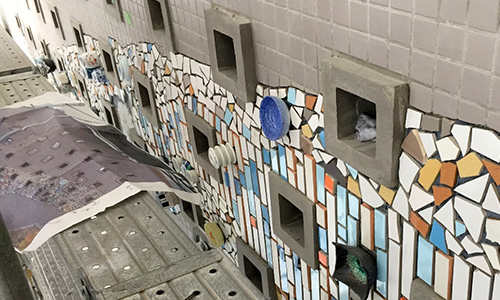

• 張り付ける前に、タイルや、やきものの色合い、形状が既存作品と合っているか、チェックしていますが、
  張り付け後、職長が再度、画像図面と照合し、自主検査を行います。

  ロの字型に穴の開いたブロックは、既存作品にあった西日が透ける窓です。

  今作では必要性がありませんでしたが、既存作品を忠実に再現するために、化粧として取り付けました。

•

  既存作品の画像と照合

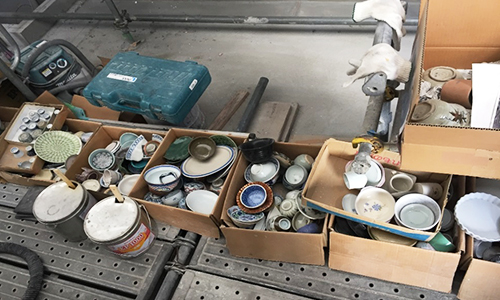

• やきものの材料
  お茶碗、お皿、灰皿、徳利、銚子、瓶など

•

  材料（お茶碗、お皿、銚子など）

• 材料置き場

  材料（タイルや、やきもの）は色合い、形状などの関係で、実際に張り付けた面積の2倍近くの量を用意しました。
  既存作品と同じような色合い、形状、種類のタイルやお茶碗といったやきものが手に入るまで産地に赴き、探し出すのに18ヶ月を費やしました。

  産地にもないものは、陶芸家の方に協力をお願いし、新たに作成していただきました。

•

  材料（タイル、お茶碗、お皿、銚子など）

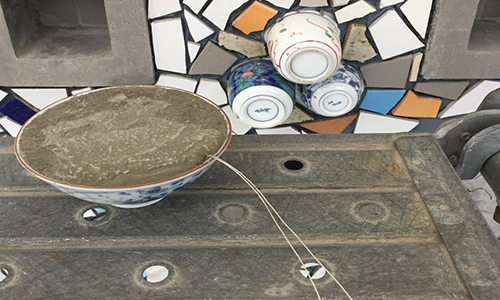

• やきものを伏せた状態で張ると、弾性接着剤の接着部分（面積）がやきものの縁の周りしかなく、剥離・剥落が想定されます。
  そのため、特殊モルタルを縁までフラットになるように詰め込み、接着面積を増やしました。

  また、同時にステンレス線を埋め込んで下地側に緊結し、剥落防止処置にも十分注意を払いました。

•

  やきものの剥離防止策

• 「天の川」部分のタイルとやきものです。

•

  張り付けられたタイルとやきもの

• 織女星（織姫）近くの「天の川」です。
  碍子（ガイシ）も張り付けます。

  ※碍子（ガイシ）とは、電線とその支持物との間を絶縁するために用いる器具のこと。
  材料は硬質の磁器で、釉（うわぐすり）を施しています。

  このように、先にポイントとなるやきものを張り付け、その後にタイルをカット加工しながら張り付けます。

•

  張り付けられたタイルとやきもの

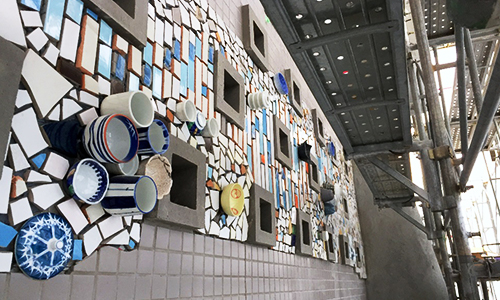

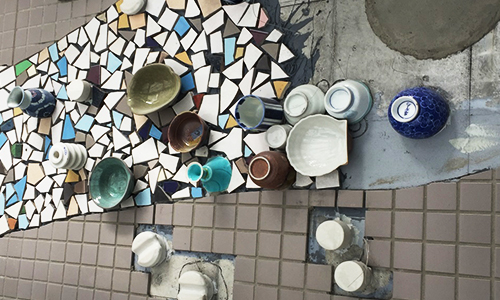

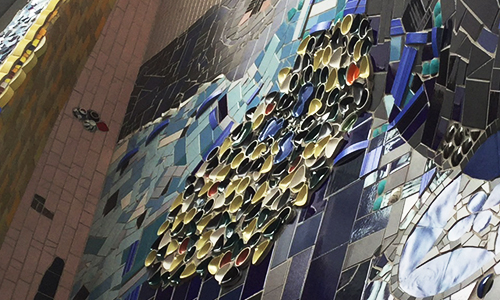

• 下から見上げると、湯飲み茶碗や碍子（ガイシ）がどれだけ外壁面から飛び出しているかがわかります。 　　

•

  張り付けられたタイルとやきもの

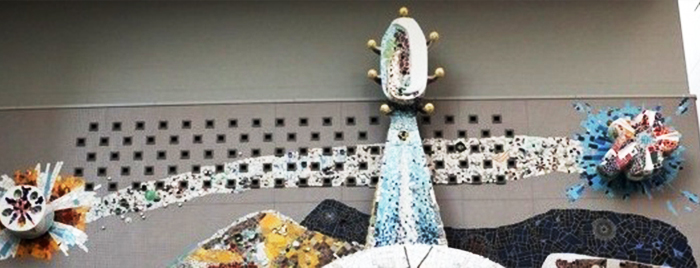

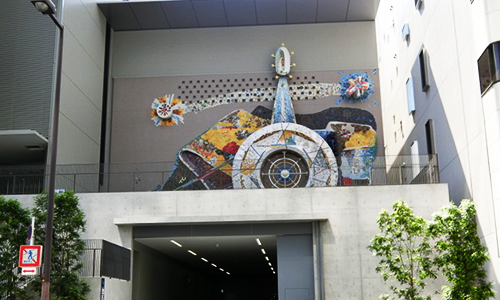

• 横長に流れているのが「天の川」。
  右端には「牽牛星（彦星）」、
  左端には「織女星（織姫）」があります。

•

  上部全体

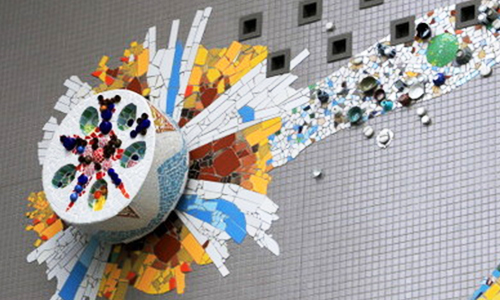

• 右端 「牽牛星（彦星）」

•

  上部 細部画像

• 中央 「月」のモチーフ

•

  上部 細部画像

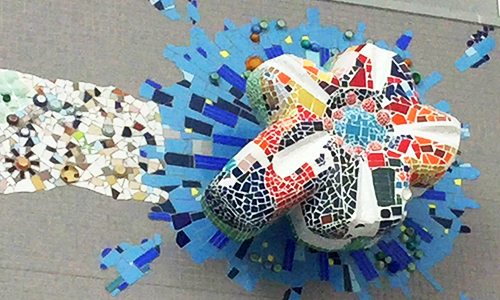

• 左端 「織女星（織姫）」

•

  上部 細部画像

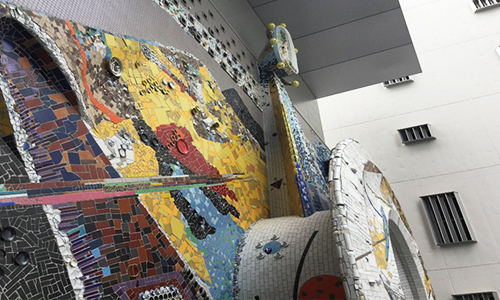

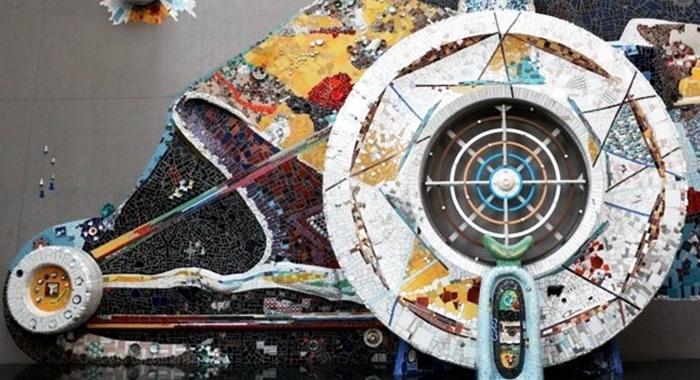

• 糸車～糸巻きボビン

•

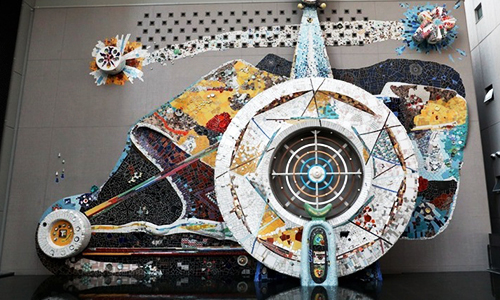

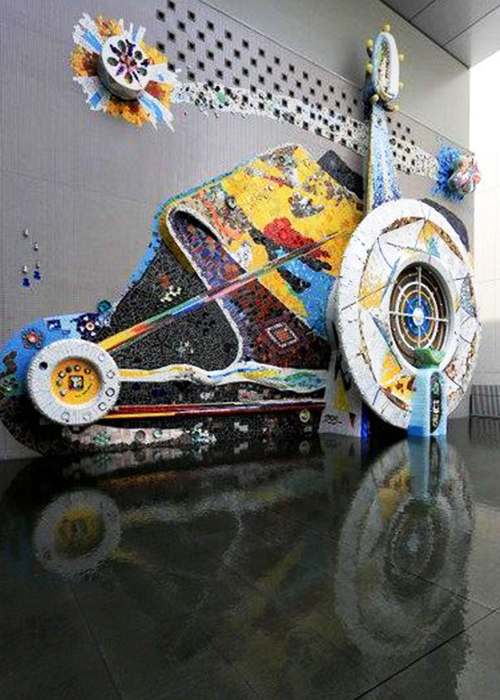

  下部全体

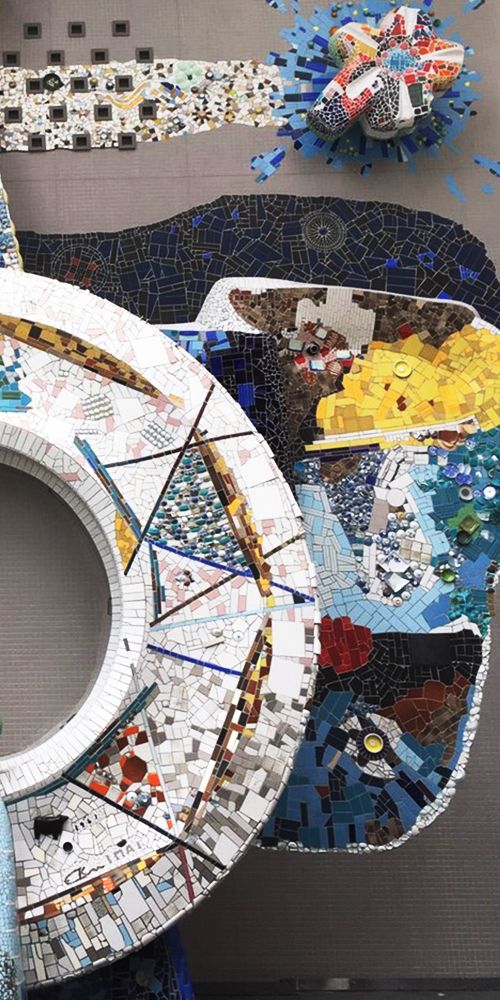

• 「糸車」

  斜めに張り付けてあるボーダータイルは、糸車から紡ぎだされた糸を表現しています。
  立体感のある波を打ったような背景は、織り上げられた着物を表現しているように見てとれます。

•

  下部 細部画像

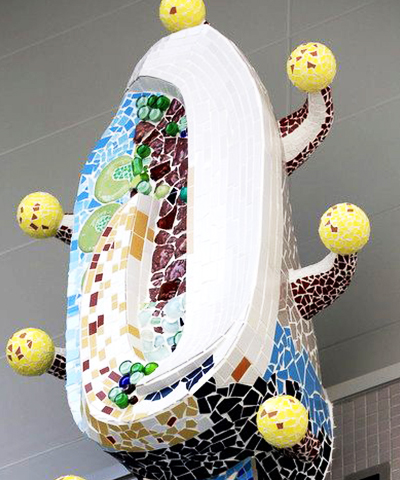

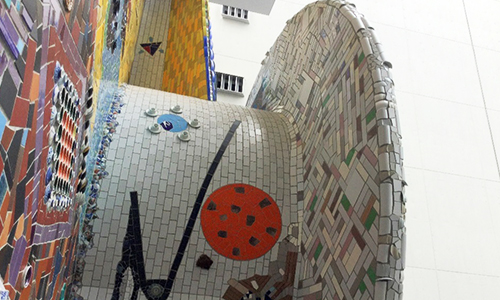

• 「糸車」の内側

  糸車の円形部分は、これだけ大きく前に突き出ています。
  内側の側面や背面の見えにくいところにも、丁寧にタイルや、やきものを張り付けています。

•

  下部 細部画像

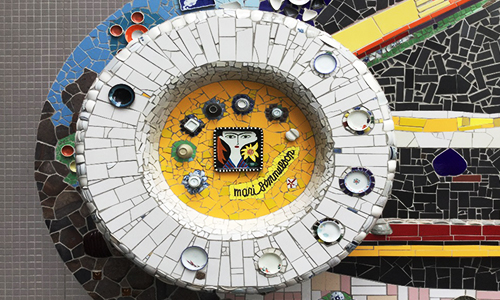

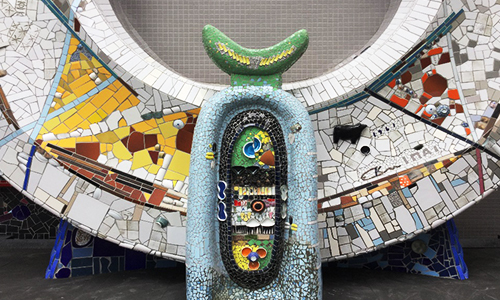

• 下部左端の糸巻ボビン

  糸巻ボビンの中心に飾られている女性像の皿絵がバックの黄色いタイルに映えて浮かび上がったように見えます。
  その周辺にはお茶碗、湯飲み茶碗、とんすい、碍子（ガイシ）が飾られています。
  また外側の面には、お皿が並び、奥と手前のやきものが対称となり、おもしろい構図です。 　　

•

  下部 細部画像

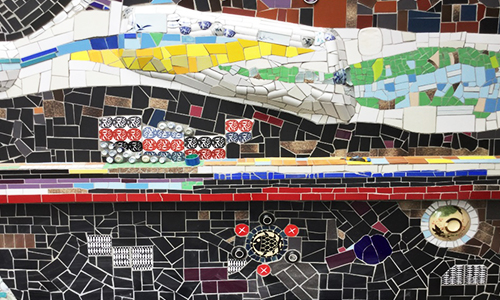

• 横に流れる色鮮やかなボーダータイルは、糸車から紡ぎだされた糸を表現しています。

•

  下部 細部画像

• 糸車の台座部分

  中央右側に「黒牛」を張り付けています。

•

  下部 細部画像

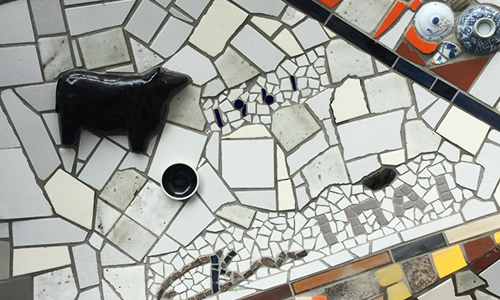

• 「黒牛」は、既存作品にも張り付けてありました。
  この「黒牛」は、今井兼次氏自身を表現したモチーフです。
  数多くあるすべての作品に存在しています。

  今回も同じように再現するため、陶芸家の方に黒牛を作成いていただきました。

  黒牛の右側の「1961」は、完成年度を印したもののようです。
  因みに、「1961」もタイルで作っています。
  現場で加工し、張り付けました。

  また、今井兼次氏の名前、「ＩＭＡＩ」の文字も見えますが、これも現場で加工したタイルです。

•

  下部 細部画像

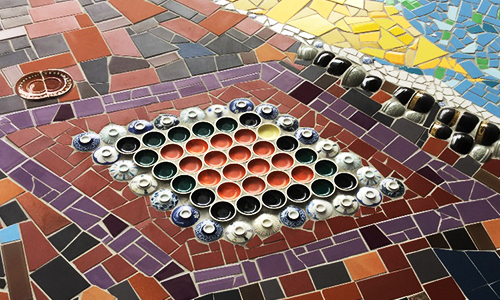

• お茶碗の側面を見せています。

  周辺には大小様々なタイルを加工して張り付けています。

•

  右側 細部画像

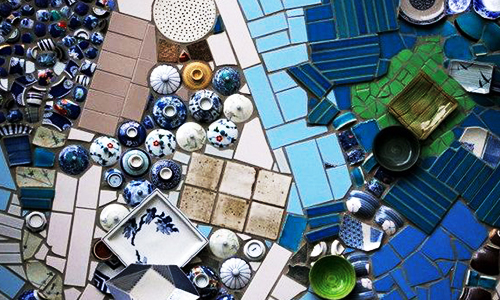

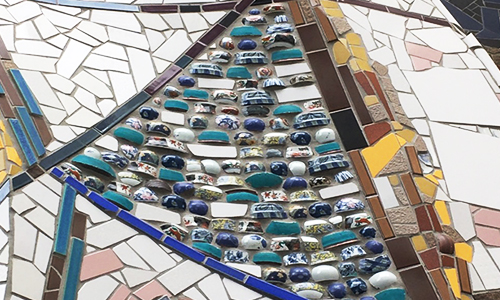

• 青色系統のお茶碗、丸大皿、四角大皿などのやきものを伏せたり、仰ぐように張り付けたりしています。 　　

•

  右側 細部画像

• お茶碗や深皿、とんすいが、所狭しと張り付けられています。

•

  右側 細部画像

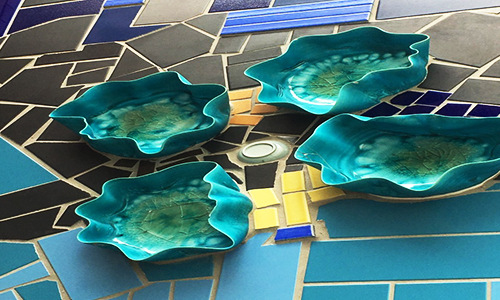

• クラゲのようなやきものの中心に、小皿が伏せられています。
  これらも陶芸家の方に作成していただきました。 　　

•

  右側 細部画像
